Введение

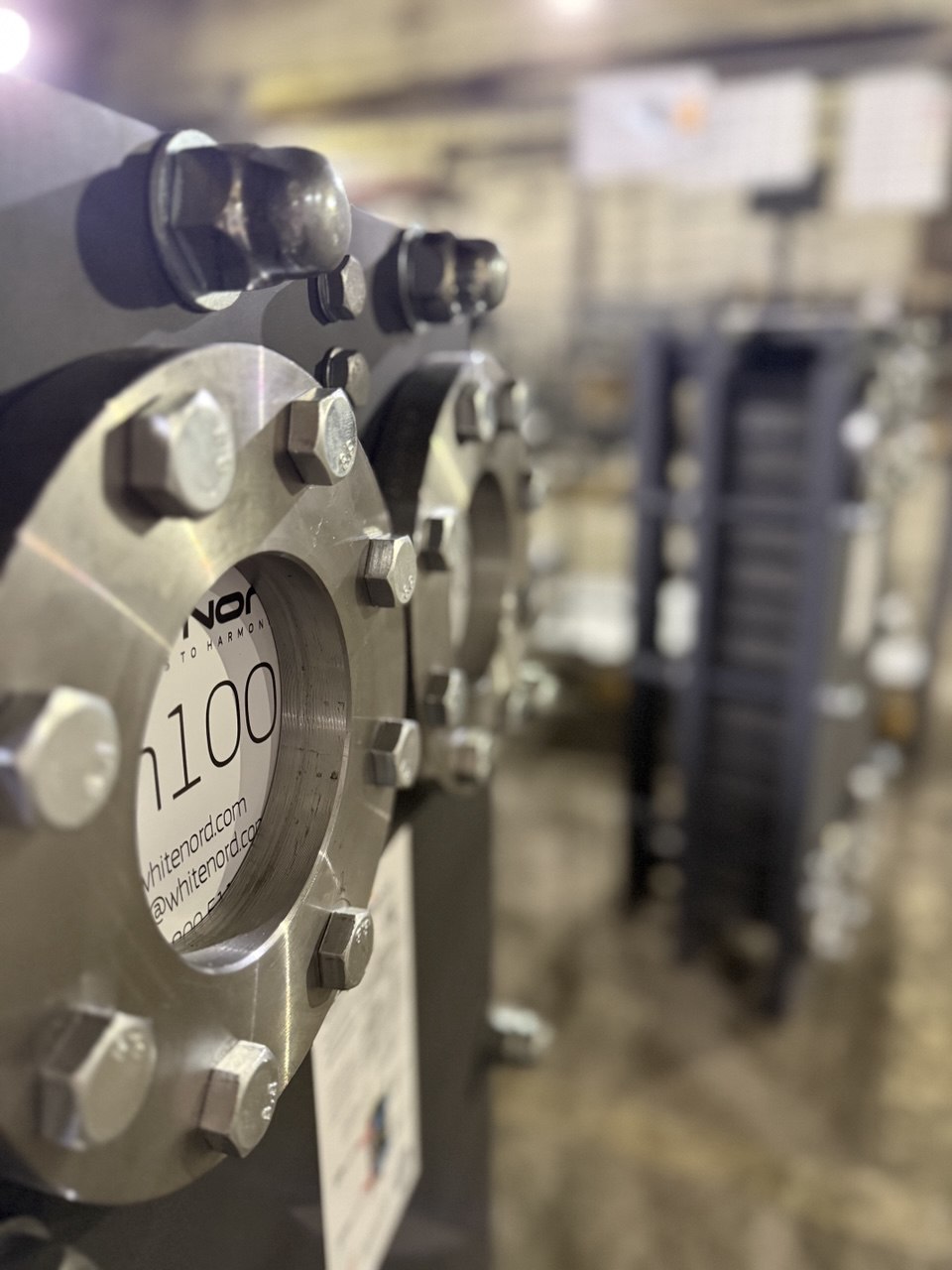

Подбор разборного пластинчатого теплообменника — это непросто заполнение стандартной формы. Чем детальнее будет техническое задание, тем быстрее инженер сможет рассчитать конструкцию, а клиент получит аппарат, идеально адаптированный к условиям эксплуатации. Важно знать не только базовые параметры (температуры, расходы), но и учитывать особенности монтажа, сред и эксплуатации. Это позволяет избежать ошибок уже на этапе проектирования и минимизировать корректировки на финальных этапах изготовления.
Базовые данные
Первое, с чего начинается корректное техническое задание — указание области применения оборудования. Будет ли теплообменник использоваться в контуре горячего водоснабжения жилого дома, в системе отопления, в составе вентиляционной установки, на пищевом производстве или в технологической цепочке промышленного предприятия? Каждая сфера имеет свои особенности: санитарные нормативы, агрессивность среды, частота пусков, температурные перепады, допустимые габариты и условия монтажа.
Таким образом, важными для составления “идеального” технического задания являются следующие данные:
- Тип среды — вода (по ГОСТ/РД), этилен‑ или пропиленгликоль, технические масла, аммиак, пар, газовые смеси и др. Именно от этого зависит выбор материала пластин, уплотнений и способа обработки каналов.
- Тепловая нагрузка — в кВт или ккал/ч, оценивается как количество тепла, которое нужно передать.
- Массовый или объемный расход — в т/ч или м³/ч.
- Температура на входе и выходе — для каждой среды. Они определяют необходимое количество пластин.
- Допустимые потери давления — максимально допустимая величина перепада давления, которая влияет на проектирование теплообменника.
- Необходимый запас поверхности.
Выходим за рамки: не очевидно, но важно
Если вы хотите получить точный расчёт и избежать коррекций, включите следующие данные:
- Фазовый состав среды — есть ли пар/газ, двухфазные потоки. Это критично для подбора межканального расстояния, возможности кавитации и учитывания скоростей потока.
- Содержание механических примесей — концентрат твердых частиц, макс. размер. Это нужно, чтобы определить необходимость в грязевиках, фильтрах или увеличить зазоры и выбрать устойчивую геометрию пластин.
- Теплофизические характеристики среды — плотность, вязкость, удельная теплоёмкость, теплопроводность. Они необходимы для расчёта коэффициента теплоотдачи и потерь давления. Как правило, это необходимо учитывать для расчетов оборудования следующих сфер: химической, нефтяной, пищевой.
Особые случаи: два нагревающих теплоносителя
При проектировании теплотехнических систем, где используются разные теплоносители (например, система отопления и горячее водоснабжение), заполните дополнительные поля:
- Температура подачи и обратки тепловой сети (на зиму/лето).
- Расход воды для ГВС и ее тепловая нагрузка.
- Тепловая нагрузка системы отопления.
- Зимний и переходный графики температур внутри помещения.
- Параметры холодной воды, нагретой воды для ГВС.
- Максимальная рабочая температура системы.
Этот подход позволяет покрыть все возможные режимы эксплуатации и гарантировать, что при сезонном изменении условий теплообменник окажется достаточной мощности и надёжности.
Почему сбор информации так важен
Каждая недостающая строка в опросном листе — это потенциальная задержка на этапе проектирования или производства, а в худшем случае — источник проблемы в процессе эксплуатации.
Чем подробнее заказчик заполняет опросный лист, тем быстрее инженер сможет подобрать оптимальную конфигурацию аппарата без повторных уточнений, правок и дополнительных согласований.
И самое главное — правильно сформулированное техническое задание повышает вероятность, что теплообменник будет работать безотказно на протяжении многих лет, соответствуя как расчётным нагрузкам, так и реальным условиям эксплуатации.
Заключение
Заполнение опросного листа на разборный пластинчатый теплообменник — это комплексная инженерная задача. Удачное техническое задание охватывает:
- сферу применения и ее особенности;
- всесторонние данные о средах;
- условия эксплуатации и монтажа;
- прошлый опыт и пожелания заказчика.
Чёткий, всесторонний опросный лист — это не просто удобство, это гарантия качественного решения и долговечной работы оборудования. Именно это поможет выполнять проекты оперативно, а заказчик получит надежный и эффективный теплообменник, соответствующий всем требованиям.
