Инженерия готовых решений: как проектируются, собираются и работают блочные тепловые пункты

Введение

Тепловой пункт (ТП) — это помещение или здание, в котором происходит подключение систем отопления, вентиляции, ГВС к тепловой сети.

Блочные тепловые пункты (БТП) — один из ключевых элементов современной системы теплоснабжения жилых, административных и промышленных объектов. Их цель — доставлять тепловую энергию от источника (тепловой сети, котельной, ТЭЦ) до потребителя с высокой эффективностью, надежностью и минимальными потерями.

В данной статье подробно рассмотрим: что такое БТП, где и когда они применяются, какие нормативы регулируют их проектирование в России, каковы особенности конструкции и производства, и какое значение имеют теплообменники — виды, особенности выбора, монтаж и обслуживание.

Определение БТП

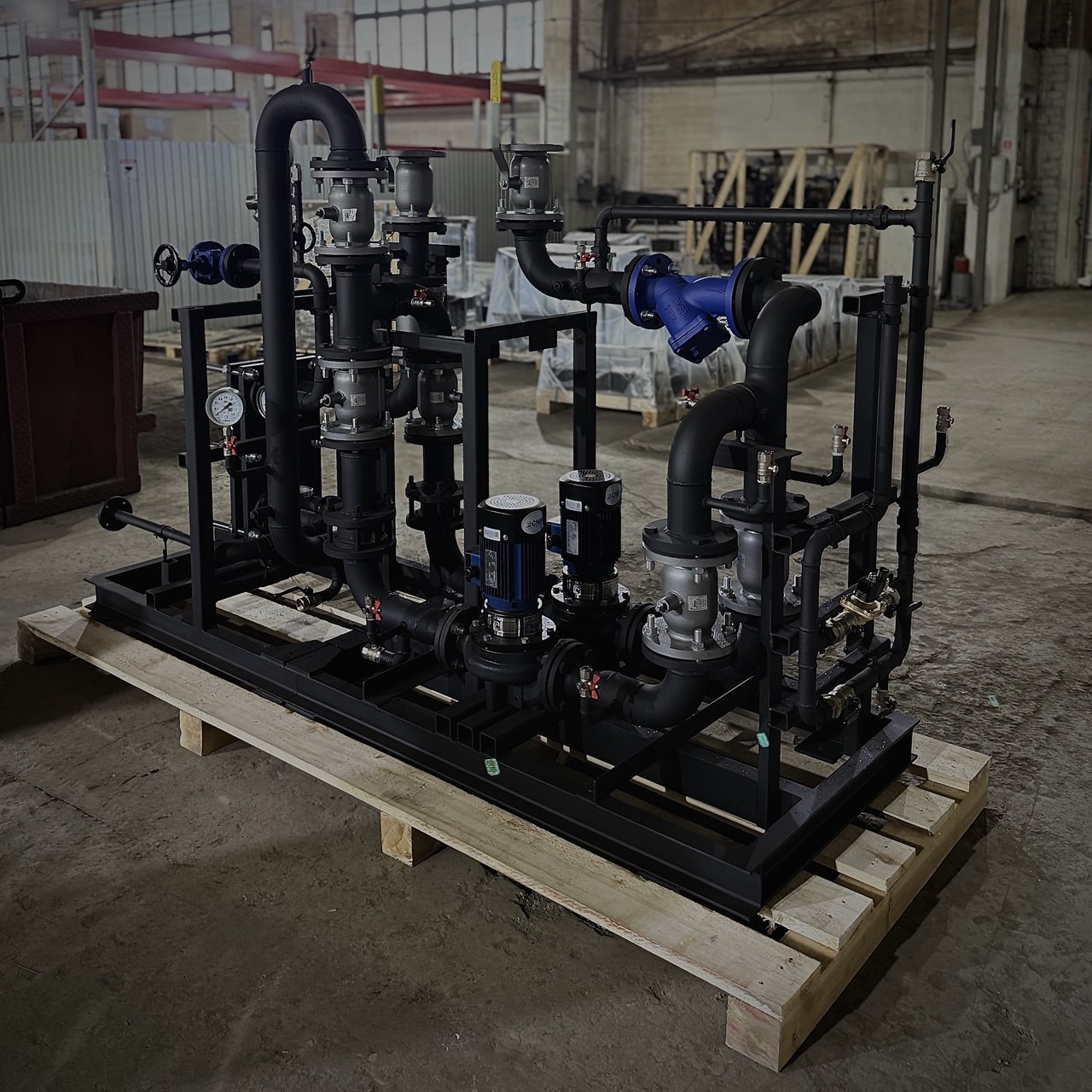

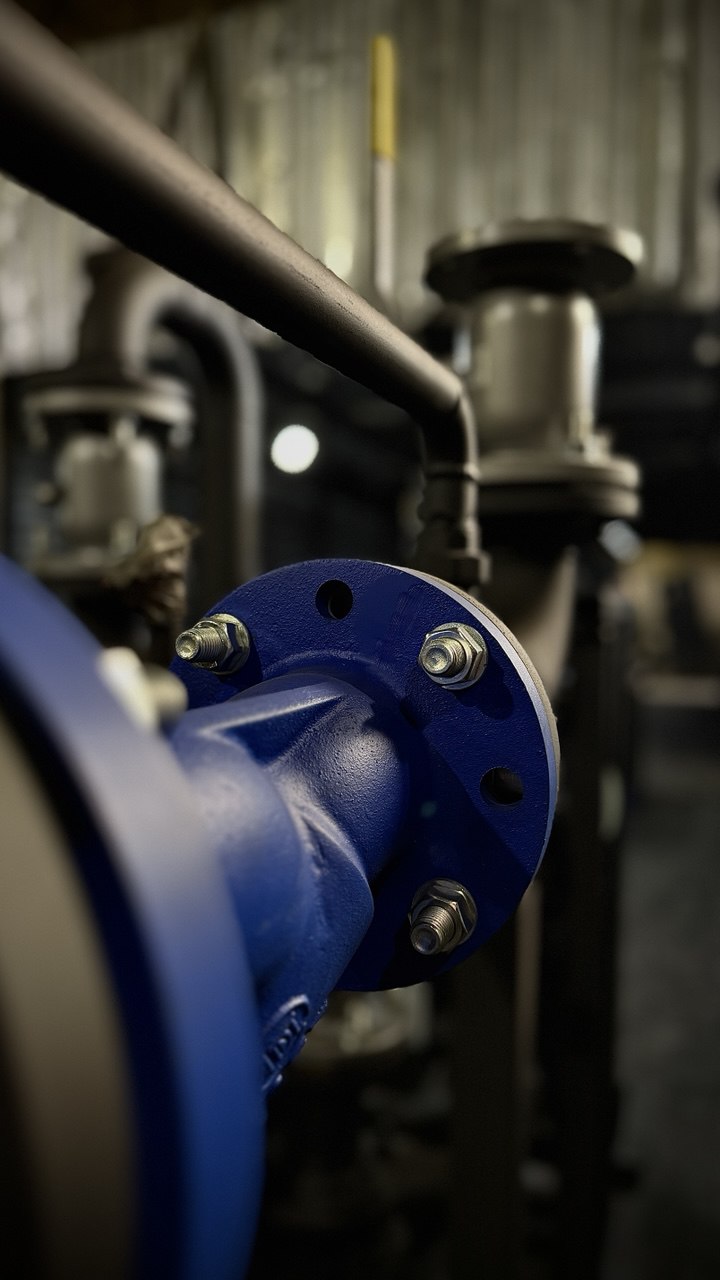

БТП — блочный тепловой пункт — это готовое изделие, поставляется заказчику нескольким блоками — остается только подключить.

В составе БТП присутствуют следующие компоненты:

• Тепловая автоматика и балансировка.
• Теплообменники.
• Грязевики / фильтры.
• Циркуляционные насосы.
• Запорно-регулирующая арматура.
• КИП.
• Оборудование коммерческого учета.
• Шкафы управления и учета.

Функции БТП:

• Учет тепла и теплоносителя.
• Регулировка температурного режима и давления.
• Распределение тепла по системам отопления, ГВС и пр.
• Автоматизация процессов на объектах.

Нормативная база проектирования

Основные документы:

• СП 41-101-95 "Проектирование тепловых пунктов" — ключевой нормативный документ, задающий общие правила проектирования тепловых пунктов в России, включая требования к составу узлов, их изготовлению, безопасности, учёту параметров.
• Закон об энергосбережении № 261-ФЗ, и другие законодательные акты и правила, касающиеся учета тепловой энергии и энергоэффективности.

Исходными данными для проектировщиков становятся климатические характеристики региона, расчетные тепловые нагрузки по отоплению и горячему водоснабжению, а также параметры внешней сети. На основе этих данных определяются принципиальные схемы систем, рассчитываются теплообменники, насосы и регулирующая автоматика. От качества этих расчетов зависит не только надежность работы установки, но и расходы энергии.

Особенности теплообменников в составе БТП

Теплообменник — один из ключевых элементов БТП. Именно он разделяет теплоноситель тепловой сети и внутренние контуры, обеспечивая гибкость регулирования и защиту оборудования.

В блочных тепловых пунктах чаще всего используют пластинчатые теплообменники. Они компактны, обладают высокой теплопередачей и удобны в обслуживании: разборные модели легко чистятся и ремонтируются. Могут использоваться и другие типы теплообменников: паяные теплообменники применяются там, где требуется высокая герметичность и устойчивость к перепадам давления, а кожухотрубные — на объектах с агрессивными средами или серьезными температурными перепадами.

При выборе теплообменника инженеры учитывают тепловую нагрузку, разницу температур, характеристики давления, а также требования к материалам. Для систем ГВС, например, особенно важно использовать трубы из нержавеющей стали по нагретому контуру, и арматуру из латуни или бронзы, обеспечивающие долговечность оборудования.

Производство и сборка

Производство блочных тепловых пунктов — процесс, требующий инженерной точности, следования всем стандартам и усиленного контроля качества.

Этапы производства:

• Техническое задание и проектирование: сбор исходных данных, расчеты, подготовка технической документации.
• Конструирование: разработка чертежа, 3D-модели, определение комплектующих и узлов.
• Сборка на заводе: монтаж узлов, сварка, подключение теплообменников и прочих составляющих.
• Контроль качества: контроль материалов, сварочных швов, испытания на герметичность и давление.
• Финальная сборка и отделка: покраска, теплоизоляция, монтаж шкафа автоматики, окончательная сборка блока.
• Транспортировка и монтаж на объекте: доставка, установка, подключение к сетям, испытания, ввод в эксплуатацию.

Несмотря на заводскую проверку и гарантию, блочный тепловой пункт требует регулярного обслуживания. Важнейшие задачи — контроль параметров, очистка фильтров и теплообменников, проверка работы автоматики, насосов и подготовка оборудования к отопительному сезону. При правильной эксплуатации срок службы установки исчисляется десятилетиями, а экономия на теплопотерях и обслуживании компенсирует вложения в модернизацию.

Заключение

БТП — это результат модернизации тепловых пунктов. Их преимущества очевидны: быстрое введение в эксплуатацию, надежность, гибкость для разных проектных решений и высокая энергоэффективность. Важную роль в их долгосрочной службе играют правильно подобранные и изготовленные теплообменники, качественные материалы, проектирование по нормативам и регулярное обслуживание.
