Табличка (шильдик) теплообменника: назначение, функции, нормативы

Терентьева Марина
Инженер по подбору нестандартного оборудования
8 окт 2025
#ГОСТ
#Стандарты

Введение

В промышленности нет «второстепенных» деталей: каждая мелочь имеет значение. Для теплообменного оборудования такой «мелочью» на первый взгляд может показаться небольшая табличка — шильдик.

На самом деле такая табличка является ключевым элементом идентификации оборудования: она содержит информацию, необходимую для безопасной эксплуатации, обслуживания и учета теплообменников.

В России порядок нанесения маркировки и перечень сведений, которые должны быть на шильдике, регламентированы стандартами и правилами промышленной безопасности.

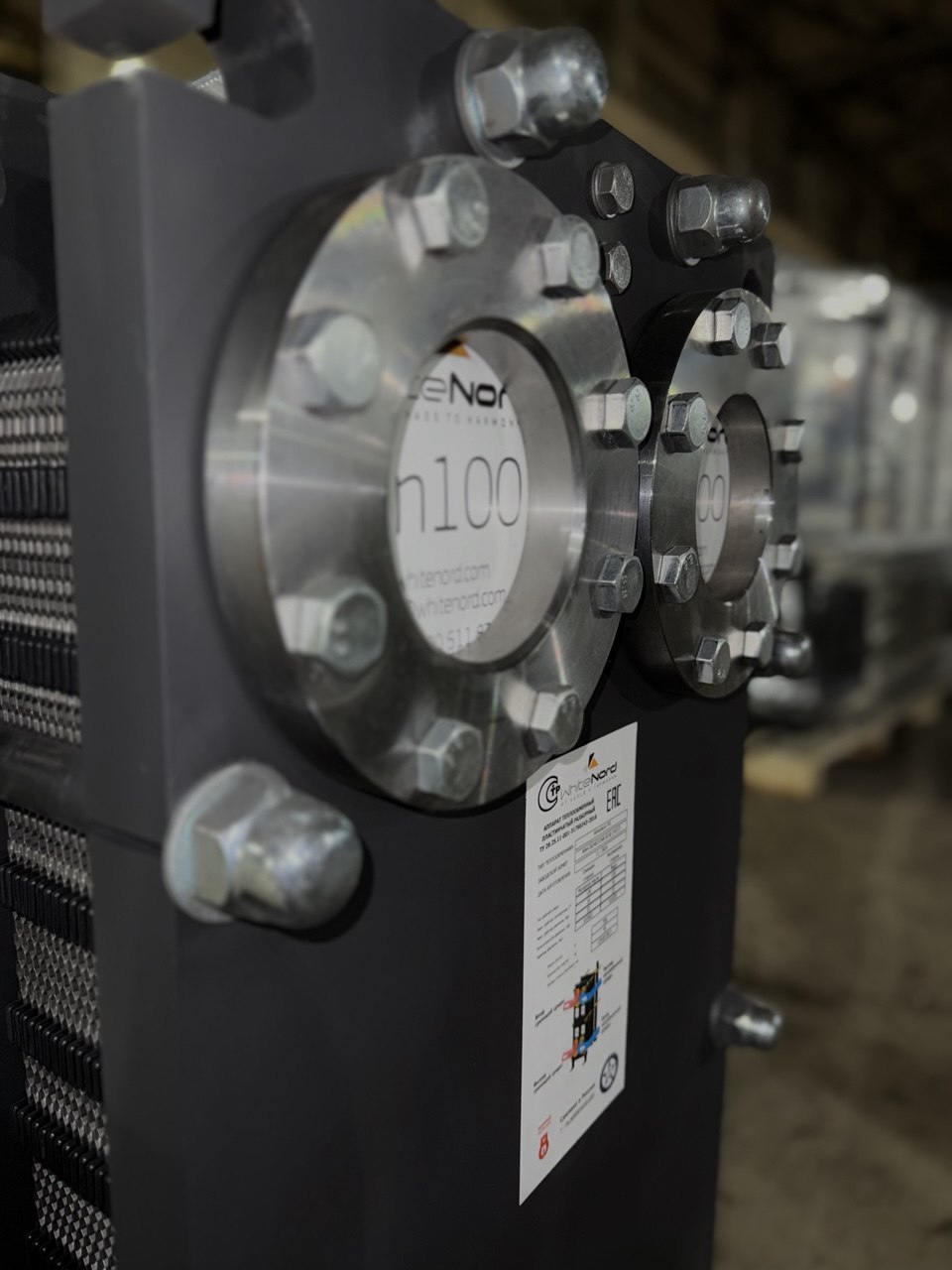

Что такое шильдик теплообменника

Заводская табличка (шильдик) — это документ, содержащий обязательный минимум сведений о самом оборудовании и его характеристиках.


Главные функции:

  • идентификация оборудования (производитель, модель, заводской номер);
  • гарантия безопасности (указаны рабочие и предельные параметры давления и температуры);
  • контроль документации — возможность связать каждый теплообменник с его паспортом, протоколами испытаний и пр.;
  • соблюдение нормативов — без шильдика ввод в эксплуатацию невозможен, так как оборудование считается неподписанным и неидентифицированным.

Нормативные документы РФ, регулирующие маркировку теплообменников

В России шильдик теплообменника регулируется следующими нормативами:

  • Федеральные нормы и правила в области промышленной безопасности — «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» (утверждены приказами Ростехнадзора, актуальная редакция 2020 года).
  • Эти документы устанавливают требования к обязательной маркировке сосудов и аппаратов, в том числе теплообменников.
  • ГОСТы:
  • ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» — базовый стандарт для большинства аппаратов под давлением. Содержит требования к маркировке и данным, указанным на шильдике.

    ГОСТ 31842-2012 «Теплообменники кожухотрубчатые. Технические требования» — регламентирует требования именно для кожухотрубных теплообменников.

    ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» — содержит конкретные нормы по содержанию табличек, методам маркировки и испытаниям.

    ГОСТ 12971-67 и ГОСТ 12969-67 — определяют размеры, материалы и формы табличек для оборудования.

  • Приказы Ростехнадзора (например, Приказ № 536 от 15.12.2020) — конкретизируют порядок учета оборудования под давлением, в том числе обязательность идентификационных данных.

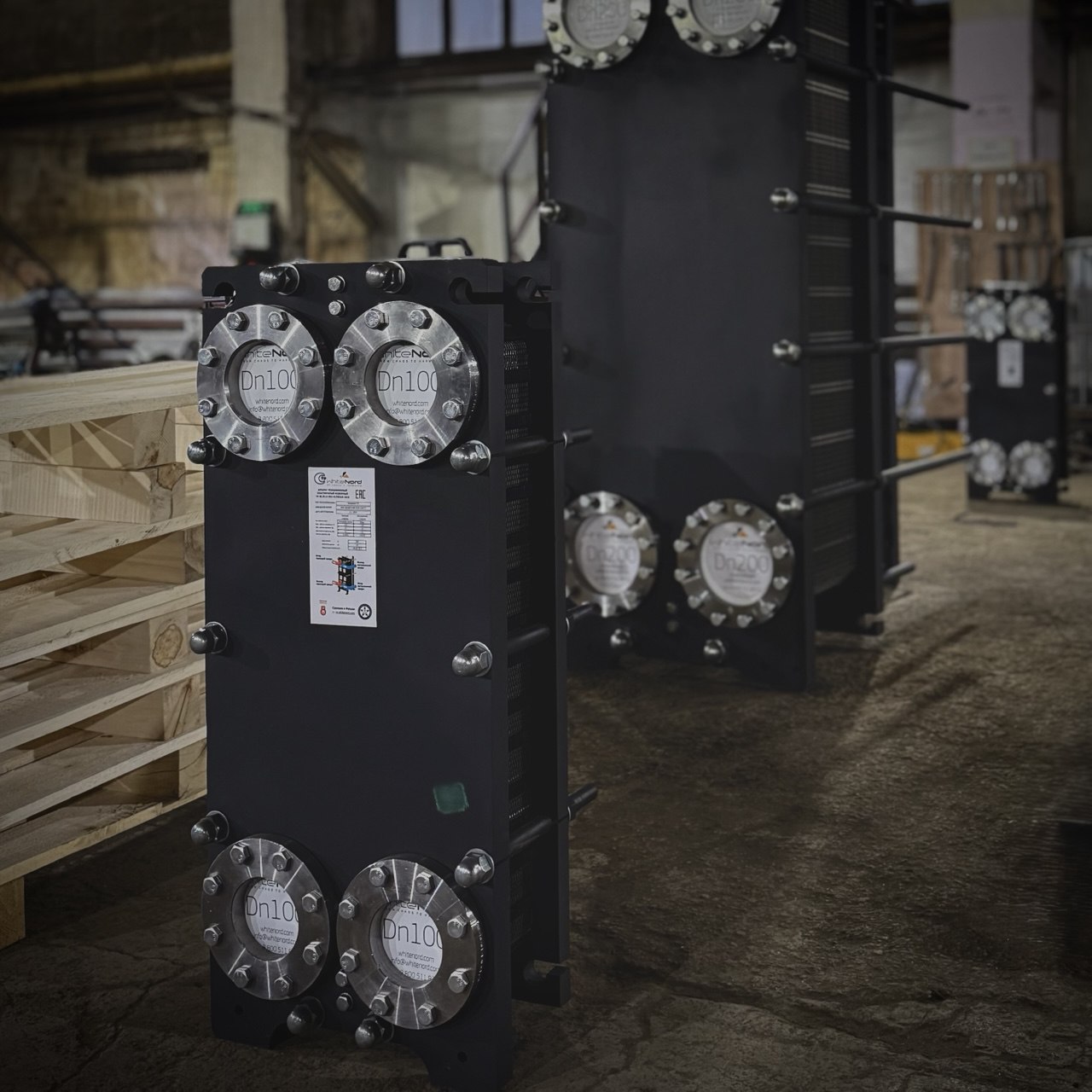

Перечень обязательных сведений

Состав информации, которая должна быть на шильдике, определяется ГОСТами и другими требованиями.

Минимальный набор включает:

  • Наименование и товарный знак изготовителя.
  • Тип или обозначение аппарата (модель).
  • Заводской (серийный) номер.
  • Год изготовления.
  • Основные параметры (рабочее давление, расчетное давление, пробное (испытательное) давление, допустимая рабочая температура или диапазон температур, масса аппарата).
  • Материалы основных деталей.
  • Клеймо технического контроля (ОТК) или штамп инспектора.

Если по конструктивным причинам невозможно нанести полный объём информации, допускается указание части сведений в паспорте, но ключевые данные (изготовитель, номер, год, параметры давления) должны присутствовать на табличке обязательно.


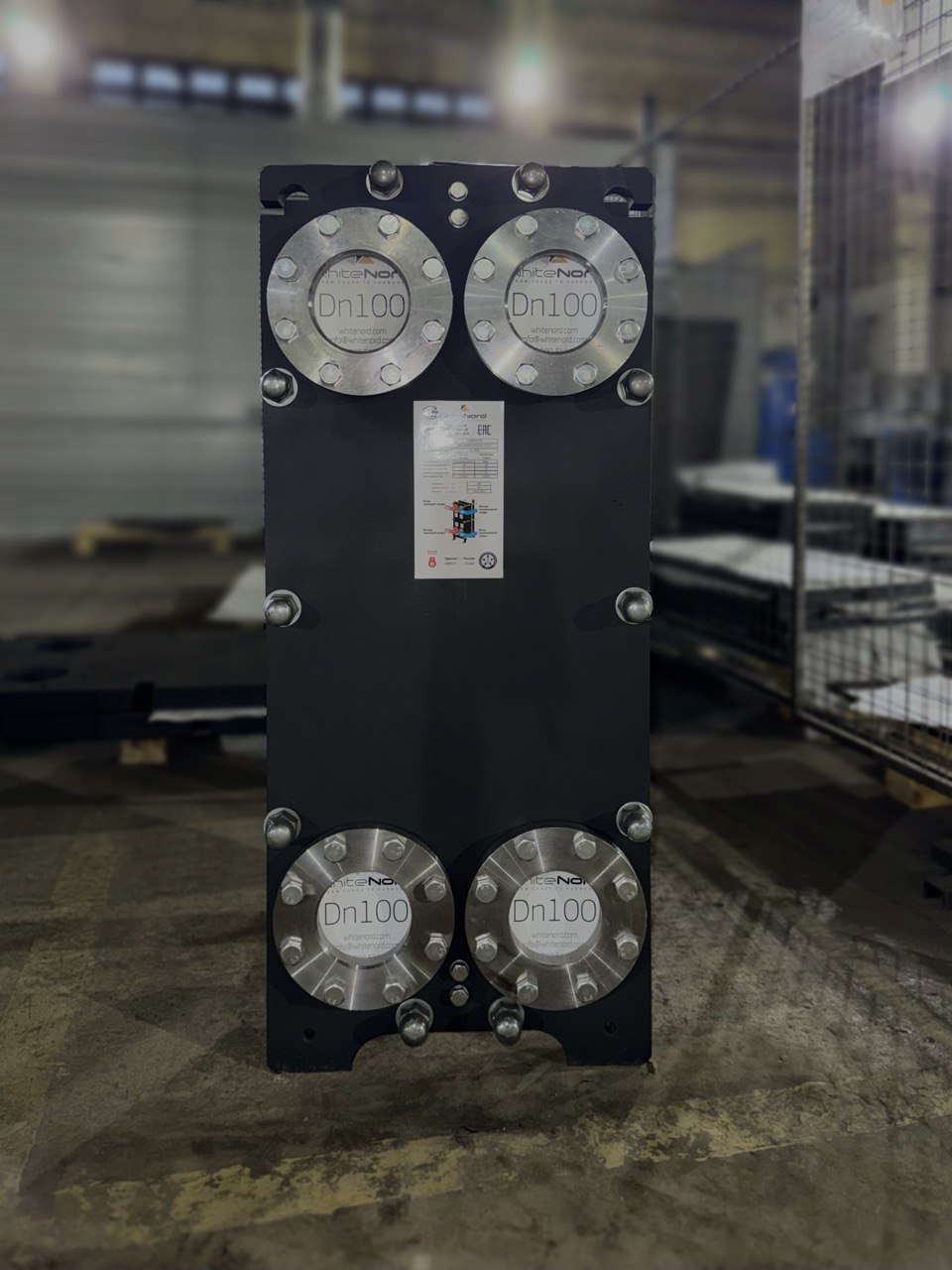

Связь с паспортом теплообменника

  • Табличка (шильдик) содержит краткую, но критически важную информацию.
  • Паспорт теплообменника — основной документ, где указаны все характеристики (включая данные, которые невозможно нанести на табличку), результаты испытаний, сведения о материалах, гарантийные обязательства.

Номер и данные на шильдике должны полностью совпадать с паспортными, иначе оборудование не может быть введено в эксплуатацию.

Практические рекомендации

  • Всегда проверяйте соответствие данных на шильдике и в паспорте.
  • Приемка оборудования без шильдика или с поврежденной табличкой невозможна.
  • При эксплуатации следите за сохранностью таблички: её потеря равнозначна утрате идентификации аппарата.

Заключение

Шильдик теплообменника — это не формальность, а важный элемент промышленной безопасности. Он связывает воедино изготовителя, организацию, где оборудование установлено, и контролирующие органы.

Российскими стандартами предписано соблюдение строгого порядка нанесения и содержания шильдика, а его отсутствие или повреждение может стать основанием для отказа во вводе оборудования в эксплуатацию.

Таким образом, шильдик — гарантия идентификации и безопасного использования теплообменника на протяжении всего его жизненного цикла.
