Теплообменники в системах охлаждения кораблей: устройство, функции и особенности эксплуатации

Теплообменники — это ключевые элементы судовых систем охлаждения, обеспечивающие эффективный отвод тепла от двигателей, агрегатов, гидравлики и климатических установок. От их надежности зависит не только работа основных узлов, но и безопасность судна в целом.

Что такое теплообменник и где он применяется на корабле

Теплообменник — это устройство для передачи тепловой энергии от одного теплоносителя к другому, без их смешения. На судах они применяются в следующих направлениях:

1. Охлаждение двигателей и генераторов

В процессе работы судовые силовые установки выделяют значительное количество тепла. Современные решения в этой области всё чаще предполагают использование пластинчатых теплообменников. Благодаря высокой эффективности теплопередачи, компактным размерам и легкости обслуживания, они становятся предпочтительным выбором в большинстве систем охлаждения. Такие теплообменники позволяют снизить нагрузку на систему, сократить расход теплоносителя и продлить ресурс оборудования.

2. Охлаждение рабочих жидкостей

Масла, топлива и гидравлические жидкости в процессе эксплуатации нагреваются и требуют постоянного охлаждения. Пластинчатые теплообменники здесь также демонстрируют отличные характеристики: высокая скорость теплоотвода, устойчивость к загрязнению и возможность работы с вязкими средами делают их идеальным решением для этой задачи.

3. Системы кондиционирования воздуха

На борту корабля комфортная температура обеспечивается системой кондиционирования, в которой также используются теплообменники. Обычно это связка из пластинчатого теплообменника и калорифера (ребристого теплообменника). Первый подготавливает теплоноситель — например, воду нужной температуры, а второй (калорифер) уже передаёт тепло воздуху, поступающему в помещения.

4. Охлаждение отработанных газов

В выхлопных системах судовых двигателей используются ребристые теплообменники, которые эффективно отводят тепло от выхлопных газов. Это снижает температуру выбросов и позволяет частично утилизировать тепловую энергию (рекуперация).

Типы теплообменников на кораблях

Выбор конструкции зависит от конкретной задачи, доступного пространства и условий эксплуатации.

• Пластинчатые теплообменники — компактные и эффективные устройства, состоящие из набора гофрированных пластин, между которыми протекают теплоносители. Идеальны для охлаждения жидкостей в условиях ограниченного пространства.
• Кожухотрубные теплообменники — классическая и надёжная конструкция, где один теплоноситель движется по трубкам, а другой — в межтрубном пространстве. Применяются в высоконагруженных системах с большими объемами.
• Ребристые теплообменники (калориферы) — используются преимущественно для передачи тепла от теплоносителя воздуху или газу. Широко применяются в системах вентиляции и в выхлопных каналах.

Как работает теплообменник: просто о главном

Чтобы понять, как работает теплообменник, достаточно рассмотреть три основные схемы:

1. Пластинчатый теплообменник — два теплоносителя движутся навстречу друг другу по чередующимся каналам между пластинами. Один поток отдаёт тепло, второй — принимает.
2. Кожухотрубный теплообменник — горячий поток проходит по внутренним трубкам, а охлаждающий — снаружи. За счёт большой площади поверхности происходит эффективная теплопередача.
3. Ребристый теплообменник (калорифер) — через ребристую поверхность горячего теплоносителя (обычно вода или пар) обдувается воздух, который нагревается или охлаждается в зависимости от режима.

Особенности эксплуатации в морских условиях

Судовая эксплуатация предъявляет к теплообменному оборудованию особенно жёсткие требования в связи с особенностями. Они должны быть устойчивы к коррозии, перепадам температур, механическим нагрузкам и воздействию соленой воды. Для этого применяются специальные материалы и покрытия.

Основные проблемы эксплуатации:

• Коррозия. Солёная морская вода агрессивна и быстро разрушает большинство металлов. Поэтому в морских условиях для пластин и других элементов используют сплавы титана, которые устойчивы к коррозии и долговечны даже при постоянном контакте с морской водой. Титан не подвержен точечной и щелевой коррозии, имеет высокую механическую прочность и сохраняет свои свойства при длительной эксплуатации в агрессивной среде. Это делает его оптимальным материалом для теплообменников, работающих в условиях морского климата.
• Обрастание поверхностей. Морская вода содержит органику и соли, которые оседают на теплообменных поверхностях. Это ухудшает теплопередачу. Требуется регулярная промывка и обслуживание.
• Температурные перепады и вибрации. Судовое оборудование работает в условиях постоянных температурных колебаний и вибраций. Материалы теплообменников должны быть не только теплопроводными, но и прочными, устойчивыми к деформациям.
• Герметичность. Малейшая утечка теплоносителя может привести к сбоям в системе и дорогостоящему ремонту. Особенно это критично для пластинчатых теплообменников, где герметичность обеспечивается за счёт прокладок.

Преимущества современных решений

Современные теплообменники обладают рядом конкурентных преимуществ:

• Высокая теплопроводность и эффективность.
• Компактность и лёгкость монтажа.
• Устойчивость к агрессивным средам за счёт использования титана и других специальных сплавов.
• Долговечность и низкие эксплуатационные расходы.
• Простота разборки, промывки и замены уплотнителей.

Заключение

Теплообменники — это незаменимый элемент в обеспечении стабильной и безопасной работы судовых систем. Переход к современным моделям, особенно к пластинчатым теплообменникам из титановых сплавов, позволяет существенно повысить надёжность, упростить обслуживание и сократить эксплуатационные расходы.

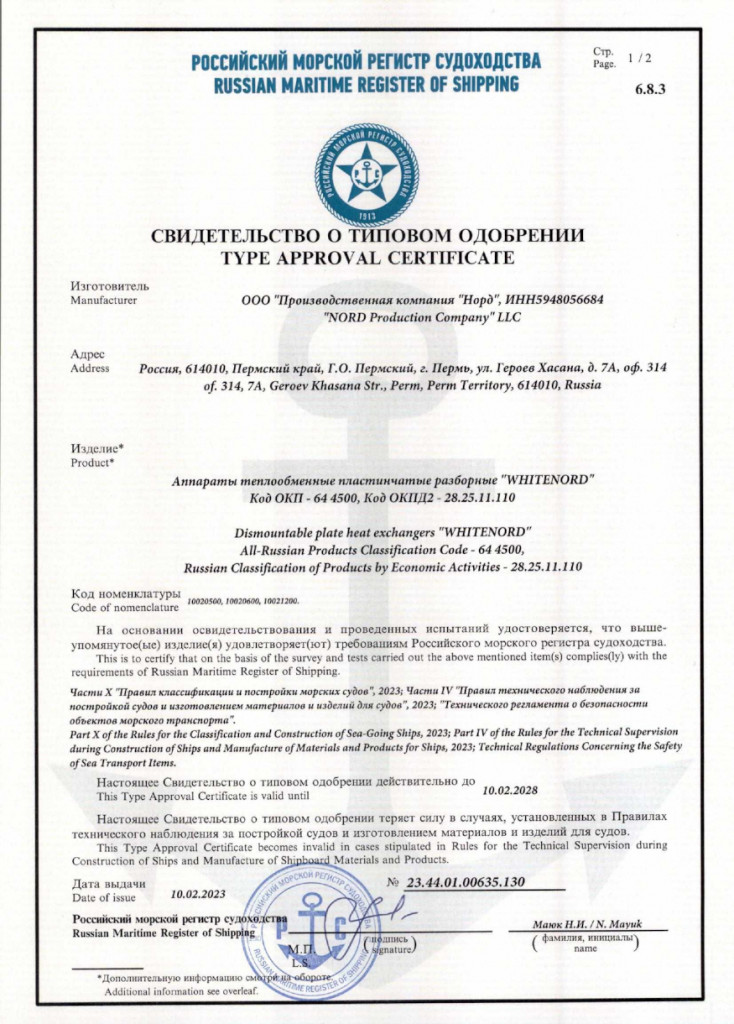

Особенности эксплуатации теплообменного оборудования обязывают производителей проходить сертификацию для внесения в Российский Морской Регистр (Сертификат Российского Морского Регистра). Сертификация РМРС направлена на обеспечение безопасной эксплуатации судов, защиту жизни людей на море, сохранность грузов и предотвращение негативного воздействия на окружающую среду.

Компетентный выбор и профессиональное обслуживание теплообменного оборудования — залог бесперебойной работы судна в самых жёстких условиях.
