Металлообработка: ключевой этап в производстве теплообменников

Производство теплообменного оборудования — это сложный и многоэтапный процесс, требующий высокой точности и соблюдения строгих стандартов качества. Одним из важнейших этапов является металлообработка, от которой напрямую зависят надежность, эффективность и долговечность конечного изделия.

Важно обратить внимание: прежде, чем начинается металлообработка, листы должны пройти несколько этапов контроля качества: проверку на целостность, на отсутствие искажений и деформаций поверхности, царапин и сколов.

Только после полной проверки качества металлический лист может быть отправлен на металлообработку.

Понятие металлообработки: виды и особенности

Металлообработка — это совокупность технологических процессов, направленных на придание формы, изменения размеров и свойств металлических листов с целью получения деталей по заданным параметрам. В контексте производства теплообменного оборудования металлообработка включает следующие этапы:

1. Резка металла: разделение металлических листов на заготовки необходимой формы и размера.
2. Механическая обработка: придание заготовкам точных геометрических параметров посредством фрезерования, сверления, токарной обработки и других методов.
3. Шлифовка: улучшение качества поверхности деталей, снижение шероховатости и подготовка к последующим действиям.
4. Пескоструйная обработка: подготовка и абразивная очистка деталей от разного типа загрязнений перед финальным этапом.
5. Покраска и антикоррозионная защита: нанесение защитных покрытий для повышения стойкости изделий к внешним воздействиям и быстрому износу.

Каждый из этих этапов требует использования специализированного оборудования и строгого соблюдения технологических параметров.

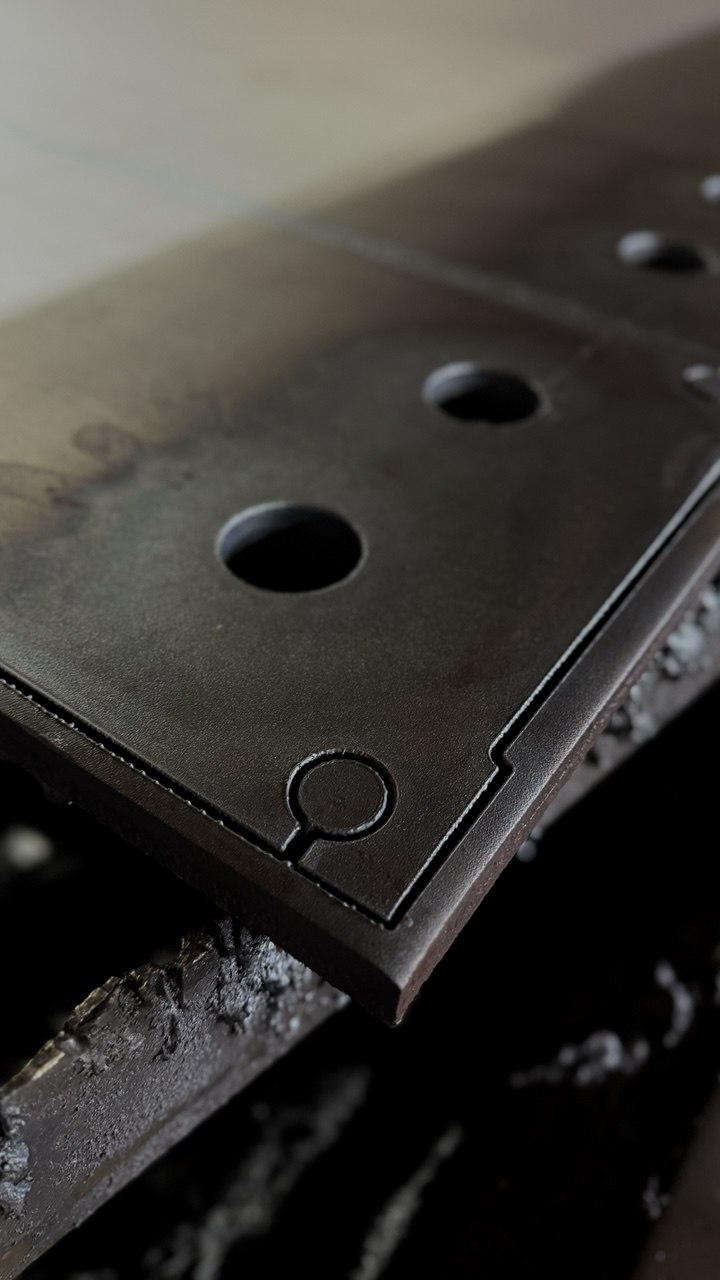

Резка плит: начало пути

Резка — первый этап в производстве плит для теплообменников. От точности этой операции зависит соответствие будущих деталей заданным в проекте размерам и формам.

Современные технологии позволяют использовать различные методы резки:

• Механическая резка: использование гильотинных ножниц или ленточных пил для разделения материала.
• Плазменная резка: применение высокотемпературной плазмы для точной и быстрой обработки металла.
• Лазерная резка: использование направленного лазерного луча для получения высокоточной резки с минимальными термическими деформациями.

Выбор метода резки зависит от толщины материала, требуемой точности и производственных возможностей.

Вырезанные детали должны пройти все контрольные точки на отсутствие брака, качественный и ровный срез, а также проверку на соответствие заданным в проекте параметрам.

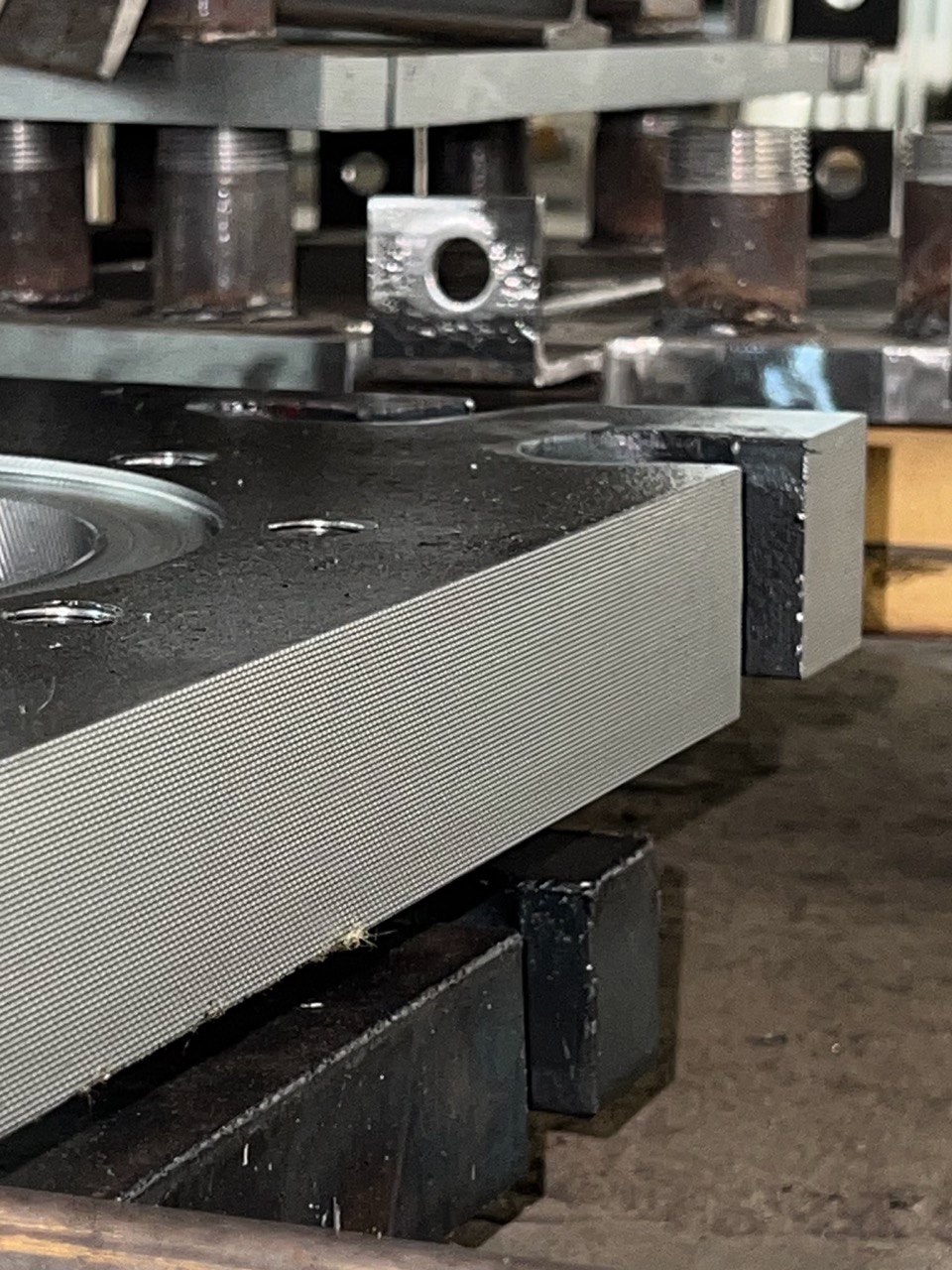

Обработка плит: придание формы и точности

Далее заготовки плит подвергаются механической обработке для достижения необходимых геометрических параметров и качества поверхности. В этап обработки плит теплообменника включены следующие процессы:

• Фрезерование: обработка плоских и торцевых поверхностей, создание пазов.
• Сверление: создание отверстий различного диаметра и глубины для последующей сборки.
• Токарная обработка: придание деталям осевой симметрии, обработка цилиндрических и конических поверхностей.

Применение современного оборудования программным управлением позволяет достигать высокой точности при регулярном повторении операций.

Даже работа с высокоточным оборудованием требует контроля результатов каждого изделия вручную. Для перехода на следующий этап работы все детали должны соответствовать нормам и стандартам, выставленным для данного изделия.

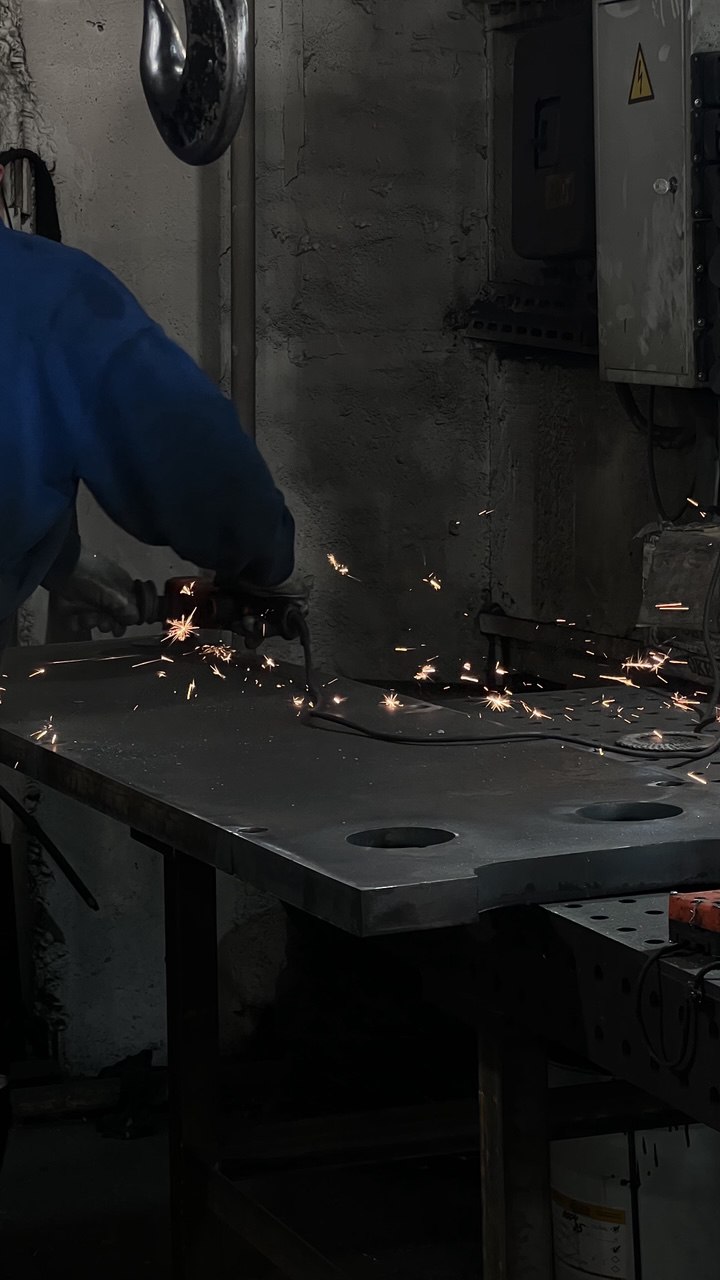

Подготовка поверхности: шлифовка и полировка

Качество поверхности плит теплообменника напрямую влияет на срок службы оборудования, его устойчивость к коррозии и другим износам. Поэтому после механической обработки металлические плиты подвергаются шлифовке и полировке.

• Шлифовка: удаление неровностей и прочих дефектов с поверхности с помощью абразивных материалов. Это позволяет достичь требуемой шероховатости и подготовить поверхность к последующим операциям.
• Полировка: финальная обработка поверхности для подготовки поверхности к нанесению краски и защитных покрытий.

На данном этапе важно также контролировать качество выполненных работ: деталь должна быть цельной, без шлифовочных трещин и прочих дефектов, при этом полностью соответствовать заданным в чертеже параметрам.

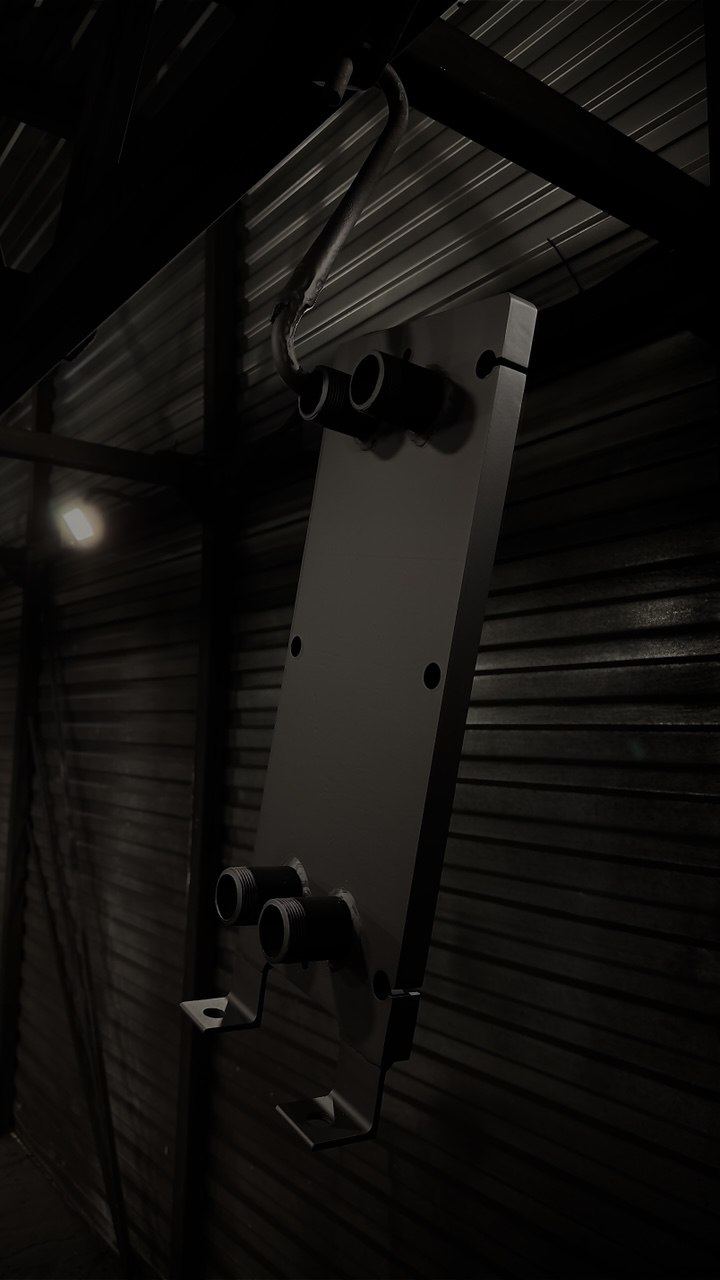

Покраска и антикоррозийная защита

Завершающим этапом металлообработки плит является нанесение защитных покрытий, которые обеспечивают:

• Защиту от коррозии и агрессивных сред.
• Увеличение срока службы оборудования.

В зависимости от условий эксплуатации теплообменников применяются различные виды покрытий, в них входят:

• Специальные антикоррозионные составы: используются для продления срока службы, а также для работы в особо агрессивных средах.
• Краска: нанесение происходит в несколько слоев, что обеспечивает равномерное и прочное покрытие, устойчивое к любым повреждениям.

Тщательный контроль качества на этом этапе гарантирует соответствие теплообменника высоким стандартам надежности и долговечности.

Заключение

Металлообработка — это неотъемлемая и важная часть изготовления теплообменников, от которой зависит качество, надежность и долговечность конечного изделия.

Данный процесс нуждается в контроле качества работ на каждом этапе для выявления брака, а также выявления «проблемных зон» в цикле производства. Понимание важности и особенностей металлообработки позволяет не только производить качественные теплообменники, но и постоянно совершенствовать производственные процессы.
